三层电梯PLC控制系统设计是一个综合了电气控制、自动化技术和安全规范的复杂过程。以下是一个基于PLC的三层电梯控制系统设计的概述，包括主要设计要点、系统组成、控制逻辑以及实现步骤。
一、设计概述
1、设计目标
设计一个稳定、可靠、安全且易于维护的三层电梯PLC控制系统，满足高层建筑中的垂直运输需求。
2、设计原则
（1）安全性：确保电梯在各种运行状态下都能保证乘客和货物的安全。
（2）可靠性：采用成熟的技术和可靠的硬件，减少故障率。
（3）高效性：优化控制逻辑，提高电梯的运行效率。
（4）可维护性：便于系统调试、故障排查和日常维护。
二、系统组成
1、PLC控制器

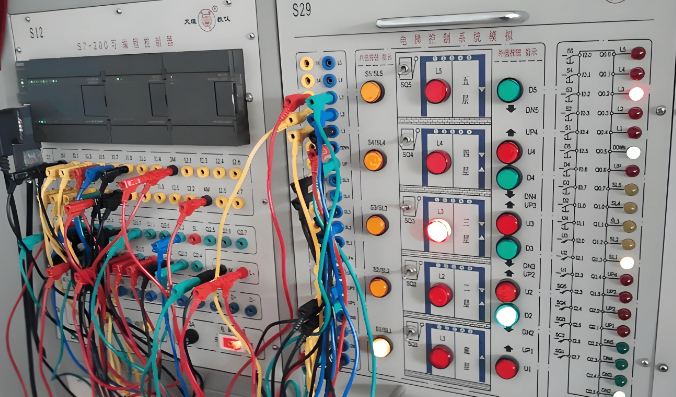

（1）选择适合的PLC型号，如西门子S7-200系列，根据实际需求配置输入输出点数。
（2）PLC负责接收外部信号（如按钮、传感器信号），执行控制逻辑，并输出控制信号驱动电梯运行。
2、输入设备
（1）楼层呼叫按钮：安装在各楼层，用于乘客呼叫电梯。
（2）轿厢内选按钮：乘客在轿厢内选择目标楼层。
（3）传感器：包括行程开关（用于检测电梯位置）、光幕传感器（用于检测轿厢门是否关闭且无人或物阻挡）等。
3、输出设备
（1）指示灯：显示电梯当前状态（如运行方向、楼层指示等）。
（2）报警器：在异常情况下发出声光报警。
（3）电机及驱动系统：驱动电梯上下运行。
三、控制逻辑
1、 呼叫响应
（1）当某楼层有呼叫按钮被按下时，PLC接收信号并判断电梯当前位置和运行方向。
（2）根据“内呼优先、上行上呼优先、下行下呼优先”的原则进行响应。
2、电梯运行
（1）电梯根据控制逻辑启动、加速、匀速、减速、停止。
（2）在运行过程中，PLC通过传感器实时检测电梯位置和状态，确保安全运行。
3、安全保护
（1）配备超载保护、超速保护、门区保护等多种安全装置。
（2）当检测到异常情况时，PLC立即切断电梯动力源并发出报警信号。
四、实现步骤
1、需求分析
明确电梯的功能需求、性能指标和安全规范。
2、系统设计
设计PLC控制系统总体方案，包括硬件选型和软件设计。
绘制系统接线图、PLC程序流程图等。
3、硬件选型与安装
根据设计方案选购PLC、传感器、电机等硬件设备。
在电梯井道内安装传感器、指示灯等输出设备，并连接至PLC。
4、软件编程
使用PLC编程软件（如西门子STEP 7）编写控制程序。
程序包括数据采集与显示、呼梯判断、上行处理、下行处理等子程序。
5、系统调试
接通电源，按照设计要求进行功能测试。
调整控制参数，优化控制逻辑。
排查并修复可能存在的故障。
6、验收与交付
完成系统调试后，进行验收测试。
编写系统使用说明书和维护手册。
将系统交付给用户使用，并提供必要的培训和技术支持。
三层电梯PLC控制系统设计是一个复杂而系统的工程，需要综合考虑多个方面的因素。通过合理的设计、选型、编程和调试，可以确保电梯系统的稳定、可靠和安全运行。
