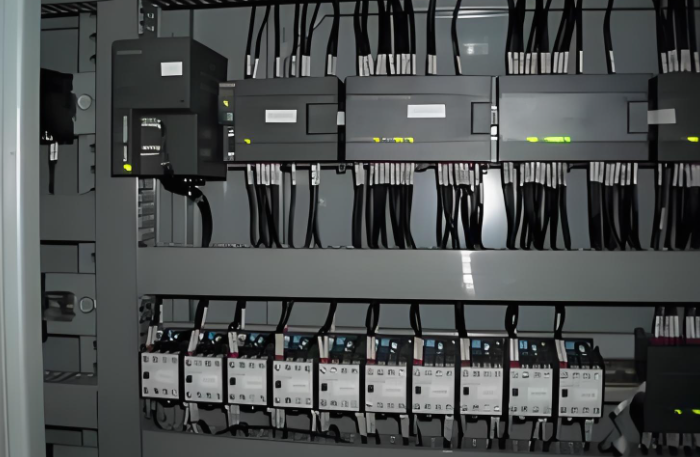

PLC控制装置

2024-09-27

PLC(Programmable Logic Controller,可编程逻辑控制器)控制装置是一种广泛应用于工业自动化领域的电子设备,它用其内部存储程序,执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械设备或生产过程。PLC通过输入和输出模块与传感器、执行器等外部设备进行交互,实现对工业过程的自动化控制。

PLC系统组成结构

1、中央处理单元(CPU):负责整个系统的运行,包括接收输入信号、执行用户程序、控制输出信号等。

2、存储器:用于存储系统程序和用户程序。只读存储器(ROM)用于存储系统程序,可编程只读存储器(EPROM)或其他类型的存储器用于存储用户程序。

3、输入/输出接口(I/O接口):用于连接各种输入/输出设备,实现与外部设备的信号交换。

4、电源:为PLC提供所需的电压和电流,确保系统正常运行。


PLC控制装置的工作原理

1、输入采样:在程序执行前,PLC首先扫描所有的输入端子,按顺序将所有输入信号读入到输入映像寄存器中。在程序执行期间,所需的输入信号不是直接取自输入端子,而是来自这些输入映像寄存器。

2、程序执行:在完成输入采样后,PLC开始按顺序执行用户程序。程序通常包括一系列的指令,用于实现逻辑运算、顺序控制、定时、计数和算术运算等操作。PLC按照用户程序的顺序逐条执行指令,并将执行结果保存在输出映像寄存器中。

3、输出刷新:在程序执行完毕后,PLC将输出映像寄存器中的内容送到锁存器中进行输出,以驱动用户设备。这个过程的扫描时间取决于输出模块的数量和复杂程度。


PLC控制装置优点与应用

PLC作为一种工业控制装置,具有以下几个优点:

1、灵活性:PLC可以根据需要进行编程和配置,以适应不同的控制任务和生产工艺。

2、可靠性:PLC采用固态电子元件,抗干扰能力强,运行稳定可靠,同时也提供了自动故障诊断和报警功能,能够快速定位问题所在,提高了设备的可靠性和故障排除效率。

3、可扩展性:PLC系统可以根据需要进行扩展和升级,以适应生产线的变化或添加新的控制要求。

4、易维护性:PLC具有模块化设计,方便更换和维修。同时,由于采用了标准化接口和编程语言,简化了维护人员的培训和操作。

5、节约成本:通过使用PLC控制系统,可以减少电缆布线、继电器等硬件设备的使用,从而降低了设备成本和维护成本。


四、PLC控制装置选型方法

1、控制需求:包括需要控制的设备数量、类型、控制逻辑复杂程度等。

2、I/O点数:根据控制需求确定PLC的输入输出点数(I/O点数),并考虑一定的冗余量。

3、结构类型:根据工艺过程是否固定、环境条件是否良好(维修量是否较小)等因素,选择整体式或模块式结构的PLC。

4、功能需求:对于控制比较复杂、控制功能要求更高的工程项目,如需要实现PID运算、闭环控制、通信联网等,可以选择中档或高档PLC。

5、兼容性与扩展性:注意PLC的输入输出模块是否与外部设备兼容,以及系统是否具有良好的扩展性。

6、性价比:在满足功能需求的前提下,考虑PLC的性价比和成本效益。


在探讨PLC控制装置的广阔应用与显著优势后,我们不难发现,PLC作为工业自动化领域的核心组件,正引领着生产过程的智能化与高效化转型。它不仅极大地提升了生产线的灵活性和可靠性,还通过减少人工干预、优化资源利用,为企业带来了显著的经济效益。
